數字視頻光端機

概述：

ZB-V系列小型多路數字視頻光端機可實現4路高質量數字視頻、1～2路雙向高保真音頻和1～3路雙向異步數據或者1～2路高質量數字視頻、1～2路雙向高保真音頻、1～3路雙向異步數據和1路10/100M自適應Ethernet數據在1芯光纖上的實時高質量傳輸。

本系列產品具有優良的性價比，是取代傳統小容量PFM模擬光端機的最佳換代產品，而且性能更穩定、技術指標更優越。

? 信號傳輸損耗低，傳輸距離遠；電視信號具有很寬的頻帶，遠距離傳輸非常困難。用光纖傳輸視頻信號，傳輸帶寬最大可達幾百兆公里?？杀ＷC遠距離傳輸具有很高的信噪比，不需高頻補償。這是常規電纜無法比擬的。

? 抗干擾性強，無電磁輻射，無信號泄露，無接地和短路問題，系統功耗小。

? 在高速公路、交通、電子警察、監控、安防、工業自動化、電力、海關、水利、銀行等領域視頻圖像、音頻、數據、以太網、電話等光端機開始普遍大量應用。初期模擬調頻、調幅、調相光端機在市場上占有相當?shù)谋壤F(xiàn)在由于數字視頻光端機的價格不斷下降及其所具有的優點，在各種應用領域中已經在逐步取代模擬光端機。

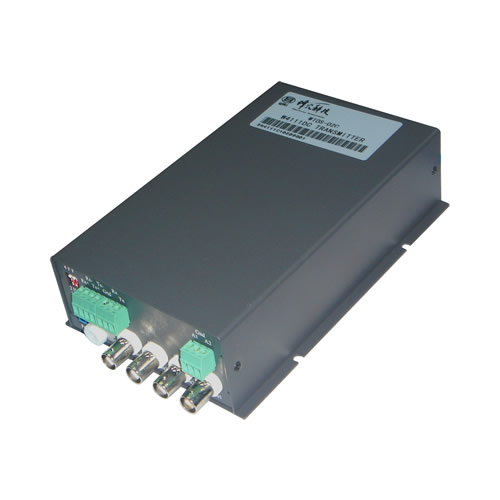

ZB-V系列小型多路數字視頻光端機

技術規格：

視頻：

抽樣頻率： 16.6MHz

量化等級： 8bit

微分增益： <1%

微分相位： <1°

加權信噪比： >63dB

音頻：

采樣頻率： 48KHz

量化等級： 24bit

加權信噪比： >75dB

總諧波失真： <0.1%

電源：

DC：＋5V±20% 總功耗<10W(單端)

供電電流：<900mA

低速數據：

接口類型： RS-232/485/422，Manchester

工作模式： 全雙工/半雙工

通訊速率： DC~128Kbps

誤碼率： <10^-9

Ethernet數據：

工作模式： 10/100M、全/半雙工自適應

吞吐率： 100%@10Mbps

丟包率： 0

連接器：

視頻連接器：BNC插座

音頻連接器：壓接端子臺

異步數據連接器：壓接端子臺

Ethernet連接器：RJ-45

光纖活動連接器：FC/PC（或可選配ST/PC）

外形尺寸： 171X102X45 mm （不含BNC頭及安裝邊沿）

環境條件：

工作溫度：－25℃～＋70℃

儲存溫度：－40℃～＋80℃

相對溫度：0～95％（非冷凝）

傳輸距離：

0～40KM（正向視頻、單模光纖、標準型）

0～60KM（正向視頻、單模光纖、長距型）

0～80KM（正向視頻、單模光纖、超長距型）

0～20KM（雙向視頻、單模光纖、標準型）

0～40KM（雙向視頻、單模光纖、長距型）

0～80KM（雙向視頻、單模光纖、超長距型）

0～3KM（多模光纖、標準型）

注：實際傳輸距離因與光纖鏈路損耗等相關指標有關，可能與本項指標有出入。

規格：

? 1路數字視頻/反向數據（或半雙工RS485)光端機

? 1/2/4路數字視頻/音頻/數據光端機

? 1/2路數字視頻/音頻/數據/以太網光端機

? 1路雙向數字視頻/音頻/數據/以太網光端機

? 8路數字視頻/音頻/數據（8路數字視頻光端機請單獨與本公司聯系）

注1：數據接口可為RS485/RS232可選通道接線端子、RS485/422固定接線端子、RS232固定接線端子。
