產品名稱：標準松套管式加信號線室內光纜(GJPV)
產品分類： 室內單多模光纜
發布時間：2016-10-08
查看次數：
產品介紹
標準松套管式加信號線室內光纜(GJPV)
產品描述：

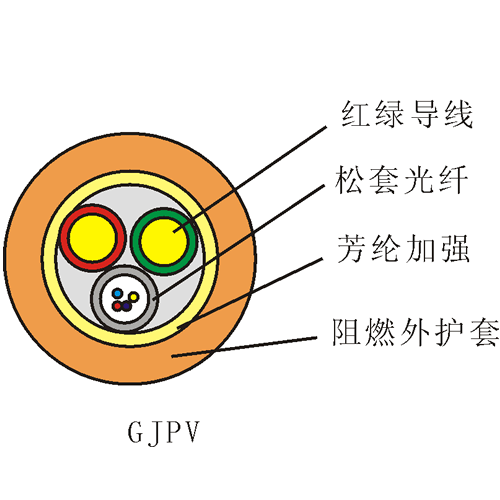

GJPV光纜的結構是將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。松套管和信號線絞合成緊湊和圓形的纜芯，纜芯外芳綸加強后環保阻燃PVC外護套成纜。
信號線可根據用戶要求在1.5平方以下選擇，為使光纜柔軟，銅絲可采用束絲絞合，為使銅絲抗氧化，可使用鍍錫銅絲。
產品特點：
? 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性
? 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護
? 良好的抗壓性及柔軟性
技術參數：
光纜芯數 光纜直徑 光纜重量 允許拉伸力 允許壓扁力
(mm) (kg/km) 長期/短期(N) 長期/短期(N/10cm)
2-12 7.6 70 400/1000 300/1000
光纖技術指標：
B1.1類光纖（單模）
模場直徑 9.2±0.5um；
包層直徑 125±1.0um；
包層不圓度 <2.0%；
芯同心度誤差 ≤0.8um；
涂覆層直徑 245±10um；
包層/涂覆層同心度誤差 ≤12.5um；
光纜截止波長 ≤1260nm；
光纖衰減 1310nm ≤0.36dB/km 1550nm ≤0.22dB/km；
B1.3類光纖（單模）
模場直徑 9.2±0.5um；
包層直徑 125±1.0um；
包層不圓度 <2.0%；
芯同心度誤差 ≤0.8um；
涂覆層直徑 245±10um；
包層/涂覆層同心度誤差 ≤12.5um；
光纜截止波長 ≤1260nm；
光纖衰減 1310nm ≤0.36dB/km 1383nm≤0.35 dB/km 1550nm ≤0.22dB/km；
B4類光纖（單模）
模場直徑 9.6±0.5um；
包層直徑 125±1.0um；
包層不圓度 ≤1.0%；
芯同心度誤差 ≤0.8um；
涂覆層直徑 245±10um；
包層/涂覆層同心度誤差 ≤12.5um；
光纜截止波長 ≤1480nm；
光纖衰減 15500nm ≤0.22dB/km 1625nm ≤0.25dB/km；
多模光纖指標
光纖類別 A1a A1b
芯徑 50±3um 62.5±3um
包層直徑 125.0±2um 125.0±2um
芯不圓度 ≤6％ ≤6％
包層不圓度 ≤2％ ≤2％
芯/包同心度誤差 ≤3％ ≤3％
涂覆層直徑 250±15um 250±15um
包層/涂覆層同心度誤差≤12.5um ≤12.5um
衰減850nm ≤2.4 dB/km ≤3.0 dB/km
衰減1300nm ≤0.6dB/km ≤0.7dB/km
帶寬850nm ≥200MHzkm ≥160MHzkm
帶寬1300nm ≥400MHzkm ≥200MHzkm
絕緣線芯導體要求
|
標稱截面mm2
|
導體結構
|
20℃時導體電阻，Ω/km不大于
|
||
|
種類
|
根數/單線標稱直徑mm
|
不鍍錫
|
鍍錫
|
|
|
0.5
|
1
|
1/0.8
|
36.0
|
36.7
|
|
0.5
|
5
|
16/0.2
|
39.0
|
40.1
|
|
0.75
|
1
|
1/0.97
|
24.5
|
24.8
|
| 0.75 |
5
|
24/0.2
|
26
|
26.7
|
|
1.0
|
1
|
1/1.13
|
18.1
|
18.2
|
|
1.0
|
5
|
32/0.2
|
19.5
|
20.0
|
|
1.5
|
1
|
1/1.38
|
12.1
|
12.2
|
|
1.5
|
5
|
30/0.25
|
13.3
|
13.7
|
絕緣線芯絕緣厚度要求
|
標稱截面/mm2
|
絕緣標稱厚度δ/mm
|
|
|
PVC、PE
|
XLPE
|
|
|
0.5
0.75
1.0
1.5
|
0.6
0.6
0.6
0.7
|
-
0.6
0.6
0.6
|
絕緣線芯電壓試驗要求
|
序號
|
試驗項目
|
單位
|
試驗要求
|
|
1
|
絕緣線芯電壓試驗
|
|
|
|
1.1
|
試驗條件：
|
|
|
| ---試樣長度 |
m
|
5
|
|
|
---浸水最少時間
|
h
|
1
|
|
| ---水溫 |
℃
|
20±5
|
|
|
1.2
|
試驗電壓： |
|
|
| ---絕緣厚度0.6mm及以下 |
V
|
2000
|
|
| ---絕緣厚度0.6mm以上 |
V
|
2500
|
|
|
1.3
|
每次最少施加電壓時間 | min |
5
|
|
1.4
|
試驗結果 |
不擊穿
|
絕緣電阻試驗條件
|
試樣處理
|
單位
|
試驗條件
|
|
試樣長度 最少
浸水時間 最少
水溫 不低于
|
m
h
℃
|
5
1
電纜的額定工作溫度
|
長期允許工作溫度下的絕緣電阻
|
導體標稱截面/mm2
|
最小絕緣電阻/（MΩ.km）
|
||||
|
PVC、PE絕緣電纜
|
XLPE絕緣電纜
|
||||
|
第1種
|
第2種
|
第5種
|
第1種
|
第2種
|
|
|
0.5
0.75
1.0
1.5
|
0.014
0.012
0.011
0.011
|
|
0.013
0.011
0.010
0.010
|
1.2
1.1
1.1
|
|
